Redondo trabado

Perforación redonda en disposición trabada: cada columna de perforaciones se corre medio paso respecto de la anterior. Todas las perforaciones trabadas son a 60°, salvo que se indique lo contrario.

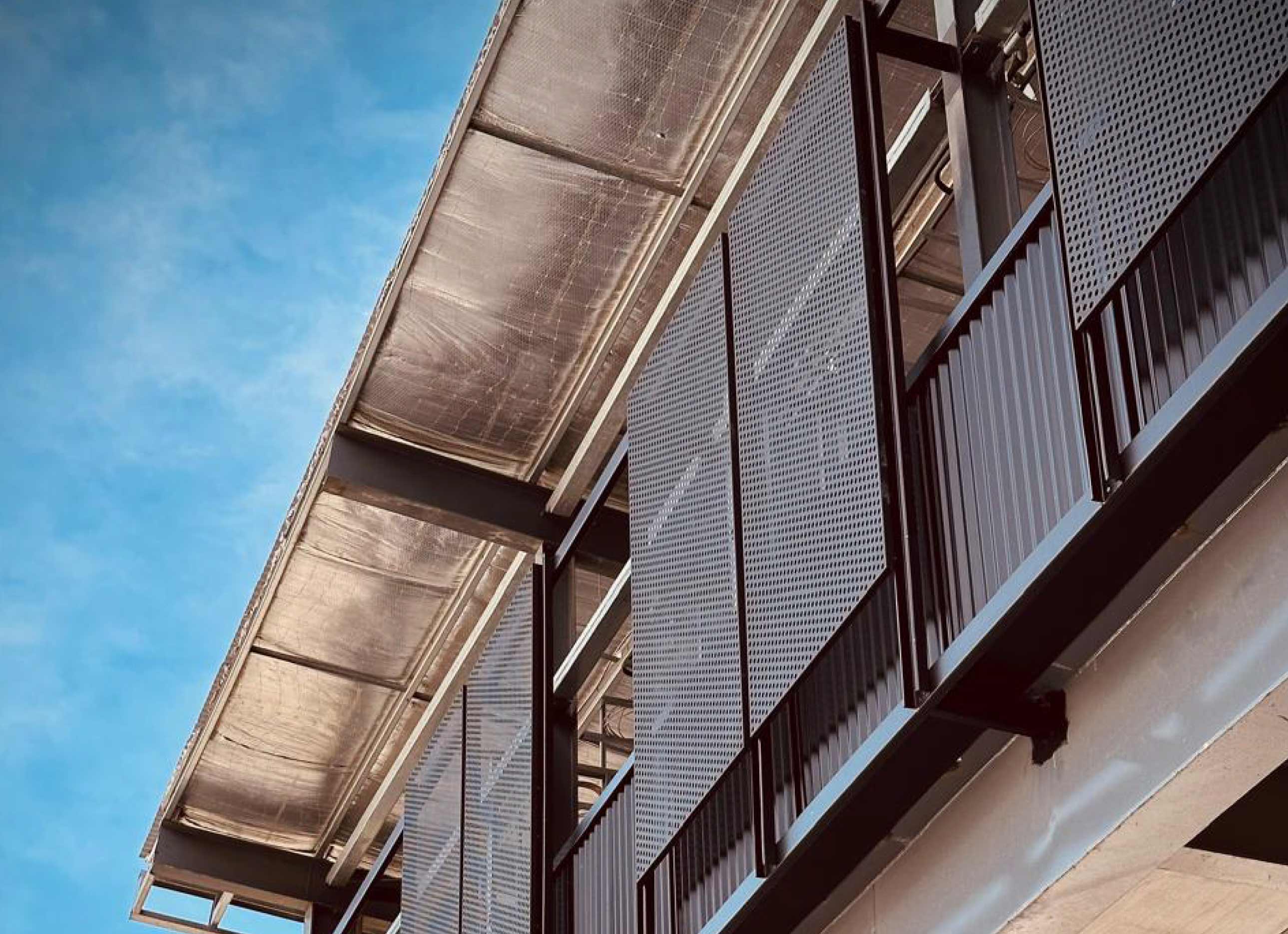

Por su versatilidad, la chapa perforada estándar tiene innumerables aplicaciones en arquitectura, construcción y decoración: fachadas, parasoles, revestimientos, cielorrasos, balcones, escaleras, separadores y cerramientos, entre otras.

Especificaciones técnicas

Línea
Chapa perforada estándar
Tipo de perforación
Redondo
Disposición de la perforación
Trabada a 60° o a 45°
Diámetros
1 a 30 mm
Área abierta
0,98 % a 62,5 %

El área abierta es el porcentaje de la superficie de la chapa que ocupan las perforaciones. Para un mismo diámetro, a menor paso, mayor área abierta. El diámetro siempre es menor que el paso.

Codificación
Codificación redondo trabado

Modelos

Los 62 modelos de redondo trabado, dibujados a la misma escala para poder compararlos. Cuanto más chica es la perforación, más crítica resulta su fabricación. Para fachadas se recomiendan diámetros a partir de 3 mm.

RT1-2
Disposición
Trabada a 60°
Área abierta
22,75 %
Perforaciones por m²
288.675
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1-2
Área abierta 22,75 %
ficha técnica
RT1.25-2.5
Disposición
Trabada a 60°
Área abierta
22,75 %
Perforaciones por m²
184.752
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1.25-2.5
Área abierta 22,75 %
ficha técnica
RT1.25-2.8
Disposición
Trabada a 60°
Área abierta
18,07 %
Perforaciones por m²
147.283
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1.25-2.8
Área abierta 18,07 %
ficha técnica
RT1.5-2.5
Disposición
Trabada a 60°
Área abierta
32,76 %
Perforaciones por m²
184.752
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1.5-2.5
Área abierta 32,76 %
ficha técnica
RT1.5-2.8
Disposición
Trabada a 60°
Área abierta
26,12 %
Perforaciones por m²
147.283
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1.5-2.8
Área abierta 26,12 %
ficha técnica
RT1.5-3
Disposición
Trabada a 60°
Área abierta
22,75 %
Perforaciones por m²
128.300
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT1.5-3
Área abierta 22,75 %
ficha técnica
RT1.5-4.6(45°)
Disposición
Trabada a 45°
Área abierta
19,14 %
Perforaciones por m²
94.518
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT1.5-4.6(45°)
Área abierta 19,14 %
ficha técnica
RT1.75-3
Disposición
Trabada a 60°
Área abierta
30,62 %
Perforaciones por m²
128.300
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT1.75-3
Área abierta 30,62 %
ficha técnica
RT2-3
Disposición
Trabada a 60°
Área abierta
40,44 %
Perforaciones por m²
128.300
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT2-3
Área abierta 40,44 %
ficha técnica
RT2-3.75
Disposición
Trabada a 60°
Área abierta
25,8 %
Perforaciones por m²
82.112
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT2-3.75
Área abierta 25,8 %
ficha técnica
RT2-4
Disposición
Trabada a 60°
Área abierta
22,75 %
Perforaciones por m²
72.169
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT2-4
Área abierta 22,75 %
ficha técnica
RT2.25-4
Disposición
Trabada a 60°
Área abierta
28,48 %
Perforaciones por m²
72.169
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT2.25-4
Área abierta 28,48 %
ficha técnica
RT2.25-5
Disposición
Trabada a 60°
Área abierta
18,23 %
Perforaciones por m²
46.188
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT2.25-5
Área abierta 18,23 %
ficha técnica
RT2.5-4
Disposición
Trabada a 60°
Área abierta
35,55 %
Perforaciones por m²
72.169
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT2.5-4
Área abierta 35,55 %
ficha técnica
RT2.5-5
Disposición
Trabada a 60°
Área abierta
22,75 %
Perforaciones por m²
46.188
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT2.5-5
Área abierta 22,75 %
ficha técnica
RT2.5-12
Disposición
Trabada a 60°
Área abierta
3,94 %
Perforaciones por m²
8.019
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT2.5-12
Área abierta 3,94 %
ficha técnica
RT2.5-24
Disposición
Trabada a 60°
Área abierta
0,98 %
Perforaciones por m²
2.005
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT2.5-24
Área abierta 0,98 %
ficha técnica
RT2.75-4
Disposición
Trabada a 60°
Área abierta
42,54 %
Perforaciones por m²
72.169
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT2.75-4
Área abierta 42,54 %
ficha técnica
RT2.75-5
Disposición
Trabada a 60°
Área abierta
27,23 %
Perforaciones por m²
46.188
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT2.75-5
Área abierta 27,23 %
ficha técnica
RT3-4
Disposición
Trabada a 60°
Área abierta
50,63 %
Perforaciones por m²
72.169
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT3-4
Área abierta 50,63 %
ficha técnica
RT3-5
Disposición
Trabada a 60°
Área abierta
32,76 %
Perforaciones por m²
46.188
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT3-5
Área abierta 32,76 %
ficha técnica
RT3-6
Disposición
Trabada a 60°
Área abierta
22,5 %
Perforaciones por m²
32.075
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT3-6
Área abierta 22,5 %
ficha técnica
RT3-25.98
Disposición
Trabada a 60°
Área abierta
1,21 %
Perforaciones por m²
1.711
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT3-25.98
Área abierta 1,21 %
ficha técnica
RT3.17-5
Disposición
Trabada a 60°
Área abierta
36,58 %
Perforaciones por m²
46.188
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT3.17-5
Área abierta 36,58 %
ficha técnica
RT3.17-6
Disposición
Trabada a 60°
Área abierta
25,4 %
Perforaciones por m²
32.075
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT3.17-6
Área abierta 25,4 %
ficha técnica
RT3.5-6
Disposición
Trabada a 60°
Área abierta
30,97 %
Perforaciones por m²
32.075
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT3.5-6
Área abierta 30,97 %
ficha técnica
RT4-6
Disposición
Trabada a 60°
Área abierta
40,44 %
Perforaciones por m²
32.075
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT4-6
Área abierta 40,44 %
ficha técnica
RT4-7
Disposición
Trabada a 60°
Área abierta
29,71 %
Perforaciones por m²
23.565
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT4-7
Área abierta 29,71 %
ficha técnica
RT4.5-7
Disposición
Trabada a 60°
Área abierta
37,48 %
Perforaciones por m²
23.565
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT4.5-7
Área abierta 37,48 %
ficha técnica
RT4.75-7
Disposición
Trabada a 60°
Área abierta
41,9 %
Perforaciones por m²
23.565
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT4.75-7
Área abierta 41,9 %
ficha técnica
RT5-7
Disposición
Trabada a 60°
Área abierta
46,43 %
Perforaciones por m²
23.565
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT5-7
Área abierta 46,43 %
ficha técnica
RT5-8
Disposición
Trabada a 60°
Área abierta
35,55 %
Perforaciones por m²
18.042
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT5-8
Área abierta 35,55 %
ficha técnica
RT5-21
Disposición
Trabada a 60°
Área abierta
5,1 %
Perforaciones por m²
2.618
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT5-21
Área abierta 5,1 %
ficha técnica
RT5-24
Disposición
Trabada a 60°
Área abierta
3,95 %
Perforaciones por m²
2.005
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT5-24
Área abierta 3,95 %
ficha técnica
RT5.5-8
Disposición
Trabada a 60°
Área abierta
42,54 %
Perforaciones por m²
18.042
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT5.5-8
Área abierta 42,54 %
ficha técnica
RT6-8
Disposición
Trabada a 60°
Área abierta
51,19 %
Perforaciones por m²
18.042
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT6-8
Área abierta 51,19 %
ficha técnica
RT6-9
Disposición
Trabada a 60°
Área abierta
40 %
Perforaciones por m²
14.256
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT6-9
Área abierta 40 %
ficha técnica
RT6.5-9
Disposición
Trabada a 60°
Área abierta
46,49 %
Perforaciones por m²
14.256
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT6.5-9
Área abierta 46,49 %
ficha técnica
RT7-10
Disposición
Trabada a 60°
Área abierta
44,59 %
Perforaciones por m²
11.547
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT7-10
Área abierta 44,59 %
ficha técnica
RT7.5-10
Disposición
Trabada a 60°
Área abierta
50,63 %
Perforaciones por m²
11.547
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT7.5-10
Área abierta 50,63 %
ficha técnica
RT8-10
Disposición
Trabada a 60°
Área abierta
58,24 %
Perforaciones por m²
11.547
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT8-10
Área abierta 58,24 %
ficha técnica
RT8-11
Disposición
Trabada a 60°
Área abierta
48,13 %
Perforaciones por m²
9.543
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT8-11
Área abierta 48,13 %
ficha técnica
RT8-12
Disposición
Trabada a 60°
Área abierta
40 %
Perforaciones por m²
8.019
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT8-12
Área abierta 40 %
ficha técnica
RT8-33
Disposición
Trabada a 60°
Área abierta
5,29 %
Perforaciones por m²
1.060
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT8-33
Área abierta 5,29 %
ficha técnica
RT8.5-12
Disposición
Trabada a 60°
Área abierta
45,16 %
Perforaciones por m²
8.019
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT8.5-12
Área abierta 45,16 %
ficha técnica
RT9-12
Disposición
Trabada a 60°
Área abierta
51,19 %
Perforaciones por m²
8.019
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT9-12
Área abierta 51,19 %
ficha técnica
RT10-12
Disposición
Trabada a 60°
Área abierta
62,5 %
Perforaciones por m²
8.019
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT10-12
Área abierta 62,5 %
ficha técnica
RT10-13
Disposición
Trabada a 60°
Área abierta
53,25 %
Perforaciones por m²
6.833
Maquinaria
Prensa ancha
Ancho máximo
1200 mm
RT10-13
Área abierta 53,25 %
ficha técnica
RT10-15
Disposición
Trabada a 60°
Área abierta
40,44 %
Perforaciones por m²
5.132
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT10-15
Área abierta 40,44 %
ficha técnica
RT10-45
Disposición
Trabada a 60°
Área abierta
4,4 %
Perforaciones por m²
570
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT10-45
Área abierta 4,4 %
ficha técnica
RT11-16
Disposición
Trabada a 60°
Área abierta
43,01 %
Perforaciones por m²
4.511
Maquinaria
Prensa ancha
Ancho máximo
1300 mm
RT11-16
Área abierta 43,01 %
ficha técnica
RT12-16
Disposición
Trabada a 60°
Área abierta
51,19 %
Perforaciones por m²
4.511
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT12-16
Área abierta 51,19 %
ficha técnica
RT12-48
Disposición
Trabada a 60°
Área abierta
5,62 %
Perforaciones por m²
501
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT12-48
Área abierta 5,62 %
ficha técnica
RT13-18
Disposición
Trabada a 60°
Área abierta
46,9 %
Perforaciones por m²
3.564
Maquinaria
Prensa ancha
Ancho máximo
1300 mm
RT13-18
Área abierta 46,9 %
ficha técnica
RT14-18
Disposición
Trabada a 60°
Área abierta
54,4 %
Perforaciones por m²
3.564
Maquinaria
Prensa ancha
Ancho máximo
1300 mm
RT14-18
Área abierta 54,4 %
ficha técnica
RT15-21
Disposición
Trabada a 60°
Área abierta
46,43 %
Perforaciones por m²
2.618
Maquinaria
Prensa ancha
Ancho máximo
1500 mm
RT15-21
Área abierta 46,43 %
ficha técnica
RT15-54
Disposición
Trabada a 60°
Área abierta
6,94 %
Perforaciones por m²
396
Maquinaria
Prensa ancha
Ancho máximo
consultar
RT15-54
Área abierta 6,94 %
ficha técnica
RT16-21
Disposición
Trabada a 60°
Área abierta
52,83 %
Perforaciones por m²
2.618
Maquinaria
Prensa ancha
Ancho máximo
990 mm
RT16-21
Área abierta 52,83 %
ficha técnica
RT19-26
Disposición
Trabada a 60°
Área abierta
48,43 %
Perforaciones por m²
1.708
Maquinaria
Prensa ancha
Ancho máximo
1300 mm
RT19-26
Área abierta 48,43 %
ficha técnica
RT20-28*
Disposición
Trabada a 60°
Área abierta
46,43 %
Perforaciones por m²
1.473
Maquinaria
Punzonadora CNC
Ancho máximo
1200 mm
RT20-28*
Área abierta 46,43 %
ficha técnica
RT20-36.4*
Disposición
Trabada a 60°
Área abierta
27,47 %
Perforaciones por m²
871
Maquinaria
Punzonadora CNC
Ancho máximo
1200 mm
RT20-36.4*
Área abierta 27,47 %
ficha técnica
RT30-40*
Disposición
Trabada a 60°
Área abierta
51,19 %
Perforaciones por m²
722
Maquinaria
Punzonadora CNC
Ancho máximo
1200 mm
RT30-40*
Área abierta 51,19 %
ficha técnica

* Perforaciones estándar fabricadas con maquinaria de control numérico (CNC), no en prensa ancha, por lo que su costo es algo mayor.

Medidas en milímetros.

Materiales estándar

MaterialMedidasEspesor
Acero 1000x2000mm 1220x2440mm 1500x3000mm 0.7mm 0.9mm 1.25mm 1.6mm 2.1mm 2.5mm 3.2mm
Acero galvanizado 1000x2000mm 1220x2440mm 0.7mm 0.9mm 1.25mm 1.6mm 2.1mm
Acero inoxidable 1000x2000mm 1250x2500mm 1500x3000mm 0.7mm 0.9mm 1.2mm 1.5mm 2mm 2.5mm 3mm
Aluminio 1000x2000mm 1200x2400mm 1350x3000mm 0.8mm 1mm 1.2mm 1.5mm 2mm
Chapa revestida 1220x2440mm 0.9mm
Aluminio compuesto 1250x2500mm 1500x3000mm 4mm

* Las medidas, espesores y materiales corresponden a chapa desplegada, son orientativos y dependen de la disponibilidad del mercado. Se sugiere consultar previamente la viabilidad técnica de cada combinación de perforación, formato y material, ya que no todas pueden fabricarse.

Tratamientos y terminaciones

La terminación influye en el aspecto final, la durabilidad y los cuidados de cada pieza. Para definirla, consideramos el metal elegido, su fabricación y el ambiente donde se instalará.

¿qué nos hace diferentes?

01

Atención personalizada y asesoramiento técnico desde el primer contacto

02

Entrega rápida y logística eficiente en todo el país.

03

Flexibilidad comercial y propuestas adaptadas a cada proyecto y escala.

04

Variedad de materiales, perforaciones y terminaciones a medida.

05

Compromiso real con cada proyecto, del consultorio a la terminal de pasajeros.

Contactanos

Encontrá la chapa perforada estándar adecuada para tu proyecto. Fabricamos nueve familias de perforación (redonda, cuadrada, hexagonal, romboidal y en tajo, trabada o en fila) en distintos materiales, espesores, formatos y terminaciones.

Completá tus datos y nuestro equipo técnico-comercial se pondrá en contacto para analizar los requerimientos y preparar un presupuesto sin cargo.

Pedí asesoramiento si necesitás

  • Elegir el modelo según la aplicación y el porcentaje de área abierta.
  • Definir material, espesor, formato y terminación.
  • Confirmar el ancho máximo de perforado de cada modelo.
  • Adaptar una perforación estándar a las medidas de tu proyecto.
  • Resolver cribas, zarandas, filtros, tamices o aplicaciones técnicas.
  • Incorporar plegados, marcos, refuerzos o sistemas de fijación.
  • Cotizar piezas unitarias, series o grandes volúmenes.
  • Optimizar planos, archivos CAD o muestras existentes.
Contactar por WhatsApp Ir al formulario de contacto
