metalgraph
Concepto
Metalgraph es nuestro sistema de imagen perforada, desarrollado para transformar la chapa metálica en una superficie gráfica con identidad propia. A partir de una imagen, textura o patrón, generamos una trama de perforaciones que construye contrastes, profundidad y diferentes lecturas visuales según la escala y la distancia de observación.
El sistema combina diseño, ingeniería y precisión industrial para crear paneles resistentes, estables y totalmente personalizables, aplicables en fachadas, interiores, cerramientos y proyectos arquitectónicos especiales.
Permite trabajar tanto con composiciones abstractas como con imágenes figurativas, adaptando diámetros, densidades, materiales, plegados y terminaciones a las necesidades de cada propuesta.
El resultado es una solución estética y funcional que integra imagen y arquitectura, generando superficies metálicas de gran impacto visual y carácter contemporáneo.
Variantes
Metalgraph ofrece cuatro variantes de diseño que definen cómo se traduce la imagen original sobre el panel y cómo se relacionan las zonas perforadas con las superficies lisas. Cada alternativa genera una lectura visual diferente y se selecciona según el nivel de definición buscado, el tipo de imagen, la aplicación del panel y el efecto estético deseado.

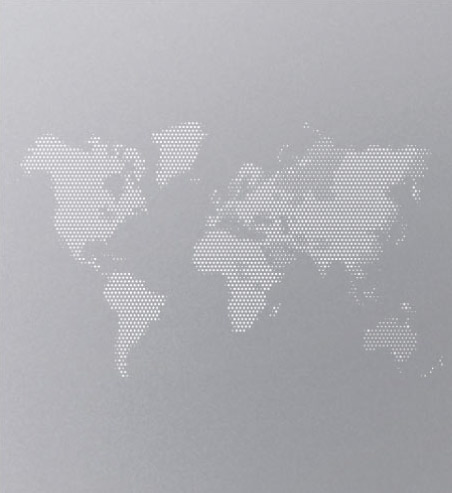

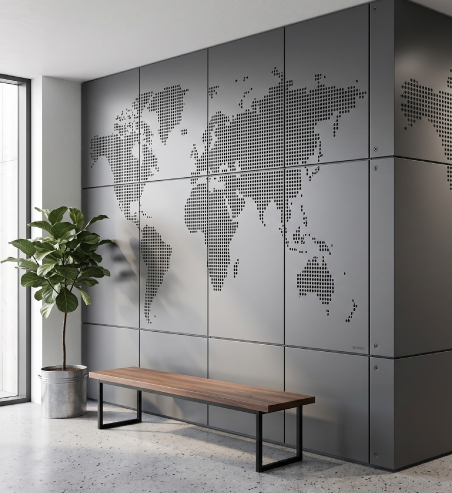

IP
Imagen perforada (fondo liso)
La imagen se construye a partir de perforaciones sobre una superficie lisa. Esta variante ofrece una lectura nítida y contrastada, ideal para imágenes figurativas, retratos, logotipos o composiciones que requieren mayor definición visual.
máxima claridad de imagen

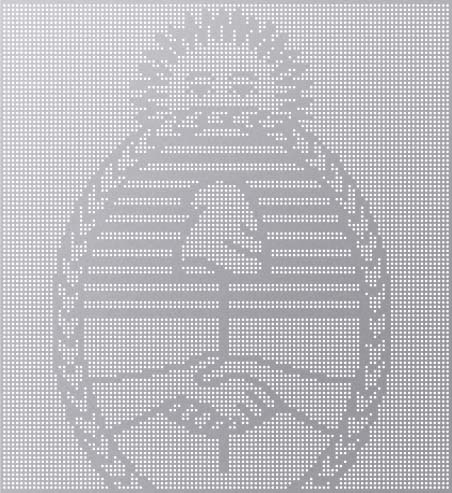

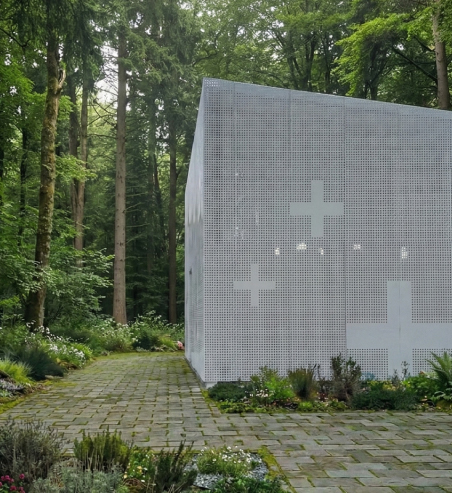

IL
Imagen lisa (fondo perforado)
El panel se mantiene mayormente liso y la perforación dibuja contornos y sombras de la imagen. Genera un efecto inverso donde el protagonismo está en las áreas lisas, con una estética más sutil y gráfica.
imagen aparece por contraste

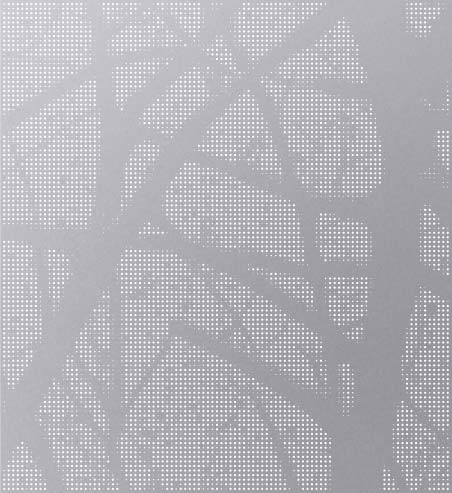

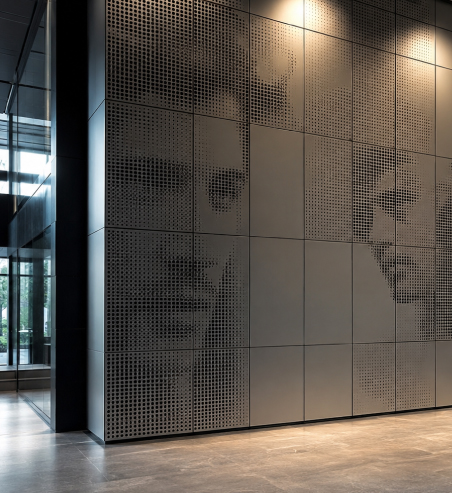

LP
Liso + perforado
Combina áreas lisas y perforadas dentro de un mismo panel para generar contrastes, profundidad y riqueza visual. Es la variante más versátil, ideal para composiciones más expresivas, patrones complejos o diseños con distintas jerarquías.
más recursos para diseñar

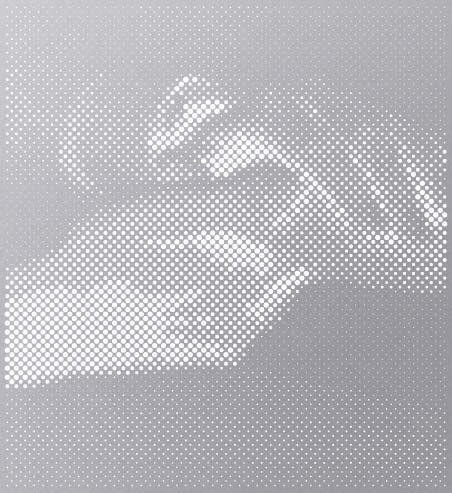

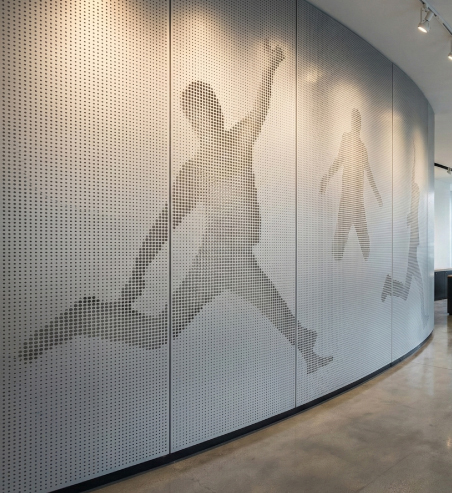

TP
Todo perforado
Toda la superficie del panel está perforada, variando diámetros o densidades para construir la imagen. Permite lograr un efecto continuo y uniforme, especialmente indicado para pantallas, fachadas ventiladas y proyectos de gran escala.
imagen continua en toda la superficie
el detrás de escena

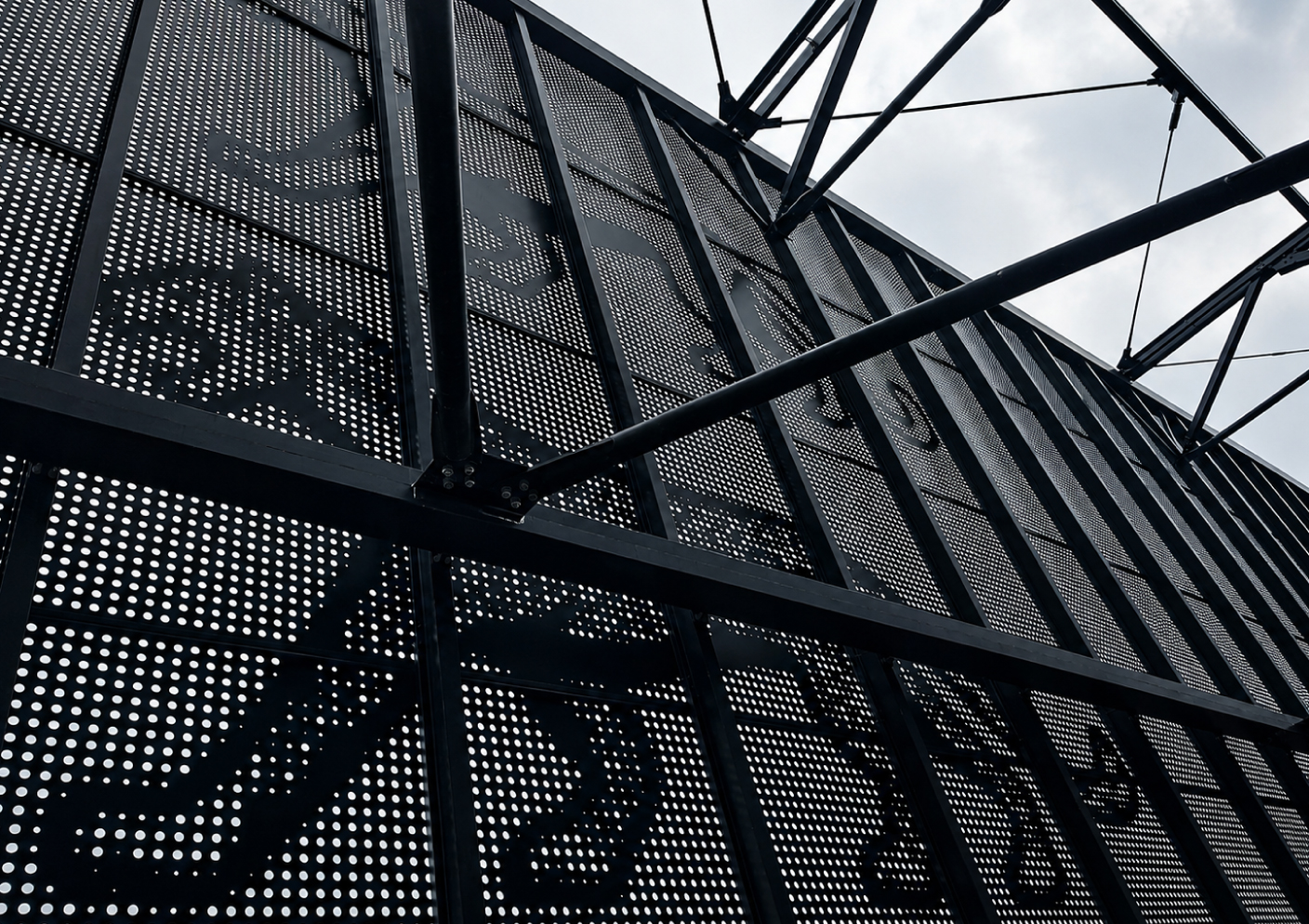

cómo funciona
Convertir una imagen en una chapa perforada implica traducirla a una trama de perforaciones que reproduzca formas, contrastes y niveles de detalle.
El proceso comienza con la imagen original y la elección de la variante: IP, IL, LP o TP. A partir de ahí, definimos materiales, espesores, perforaciones, plegados y modulación.
La resolución depende de la relación entre el tamaño total de la imagen, la cantidad de perforaciones, sus diámetros y la distancia de observación. En proyectos de gran escala pueden utilizarse perforaciones más grandes y abiertas; en piezas más pequeñas o vistas de cerca se necesita una trama más densa y precisa.
Cada diseño se analiza de forma particular para lograr una lectura clara, equilibrada y técnicamente fabricable.
Materiales estándar
| Material | Medidas | Espesor |
|---|---|---|
| Acero | 1000x2000mm 1220x2440mm 1500x3000mm | 0.7mm 0.9mm 1.25mm 1.6mm 2.1mm 2.5mm 3.2mm |
| Acero galvanizado | 1000x2000mm 1220x2440mm | 0.7mm 0.9mm 1.25mm 1.6mm 2.1mm |
| Acero inoxidable | 1000x2000mm 1250x2500mm 1500x3000mm | 0.7mm 0.9mm 1.2mm 1.5mm 2mm 2.5mm 3mm |
| Aluminio | 1000x2000mm 1200x2400mm 1350x3000mm | 0.8mm 1mm 1.2mm 1.5mm 2mm |
| Chapa revestida | 1220x2440mm | 0.9mm |
| Aluminio compuesto | 1250x2500mm 1500x3000mm | 4mm |
* Las medidas, espesores y materiales corresponden a chapa desplegada, son orientativos y dependen de la disponibilidad del mercado. Se sugiere consultar previamente la viabilidad técnica de cada combinación de perforación, formato y material, ya que no todas pueden fabricarse.
Tratamientos y terminaciones
La terminación influye en el aspecto final, la durabilidad y los cuidados de cada pieza. Para definirla, consideramos el metal elegido, su fabricación y el ambiente donde se instalará.
- Pintura electrostática: Pintura en polvo curada en horno que aporta protección y un acabado uniforme, con variedad de colores, brillos y texturas. Compatible con acero al carbono, acero galvanizado, acero inoxidable y aluminio. Su desempeño depende de la preparación previa y las condiciones de uso. Ver catálogo →
- Anodizado: Tratamiento exclusivo para aluminio que mejora su resistencia superficial y a la corrosión, conservando su apariencia metálica. Disponible en distintas tonalidades y acabados, con resultados que dependen de la aleación, el espesor del tratamiento y la calidad del sellado. Ver catálogo →
- Esmerilado: Acabado mecánico sobre acero inoxidable que genera una superficie satinada, de textura lineal y menor reflexión. La calidad del acero y el grado de terminación se seleccionan según la aplicación y el entorno de instalación. Ver acabados →
- Materiales recubiertos: Chapas revestidas, prepintadas y aluminio compuesto que incorporan su acabado desde fábrica. Admiten diferentes procesos de corte, perforado y conformado, según el producto, y no requieren una terminación adicional. Ver opciones →
- Terminaciones óxido: Incluyen oxinomen sobre acero al carbono, oxidación natural del acero corten, chapa revestida símil corten y pinturas de apariencia oxidada compatibles con acero al carbono, galvanizado, inoxidable y aluminio. Cada alternativa presenta distintas características de apariencia y mantenimiento. Ver opciones →
- Preparación y protección: El granallado se aplica sobre acero al carbono e inoxidable; el fosfatizado por inmersión, el galvanizado electrolítico y el sistema bicapanomen se utilizan sobre piezas de acero al carbono. La elección depende de la geometría, el proceso posterior y la protección requerida. Ver tratamientos →
Inspiración y referencias
Los proyectos realizados con Metalgraph demuestran la versatilidad, precisión y calidad visual del sistema aplicado en distintas escalas y tipologías arquitectónicas. Cada obra refleja cómo la imagen perforada puede integrarse en fachadas, interiores y elementos urbanos, aportando identidad, profundidad y carácter propio.
Estas referencias permiten visualizar el comportamiento del material en contexto real: su lectura a distintas distancias, la interacción con la luz natural o artificial y el impacto que genera como superficie gráfica en metal.
